参数

测试条件

技术指标

备注

反向

前向

工作频率(MHz)

标称频率

380～385

频率可以定制

390～395

频率可以定制

载频数(CH)

最大支持载频数

选带

选带

最大增益(dB)

标称输出功率-10dB

50±3

50±3

输出功率(dBm)

中心频率

-5±2

30/33/37/40/43/46±2

三阶互调(dBc)

标称输出功率

≤-45

≤-45

双音间隔600KHz；

自动电平控制(dBm)

输入信号增加20dB

P_O≤P_O (max)±2

P_O≤P_O (max)±2

噪声系数(dB)

工作频带内：最大增益。

≤5

/

传输时延(us)

工作频带内

≤10

≤10

频率误差(ppm)

标称输出功率-5dB

≤±0.05

≤±0.05

带内波动(dB)

工作频带内

≤3

≤3

增益调节范围(dB)

标称输出功率-5dB

≥30

≥30

增益调

整线性

(dB)

0-10dB

标称输出功率-5dB

±1.0

±1.0

10-20dB

标称输出功率-5dB

±1.0

±1.0

20-30dB

标称输出功率-5dB

±1.5

±1.5

带外

抑制

(dBc)

±600KHz

标称输出功率-5dB

≤-30

≤-30

±1MHz

标称输出功率-5dB

≤-40

≤-40

±5MHz

标称输出功率-5dB

≤-55

≤-55

杂散发射：

偏离工作

频带边缘

2.5MHz之

外。(dBm)

9KHz-150KHz/1kHz

标称输出功率

≤-36

≤-36

150KHz-30MHz/10kHz

标称输出功率

≤-36

≤-36

30MHz-1GHz/100kHz

标称输出功率

≤-36

≤-36

1GHz-12.75GHz/1MHz

标称输出功率

≤-30

≤-30

电压

驻波比

BS端口

加电，最小增益，

输入电平为-30dBm。

1.5

1.5

MS端口

1.5

1.5

时延调整范围(us)

工作频带内

≥100

时延校正补偿精度(us)

工作频带内

±3

光参数

光波长

1.31/1.55um

光纤类型

单模/单芯

光纤接口类型

近端机：LC/PC，远端机：FC/PC；

光输出功率

-9～-3dBm

光路动态范围

10dB

功能

功能

时延调整功能、光环路功能；

组网能力

支持6级链型组网和4端口星型组网；以及混合组网方式。

环境要求

近端机：温度-5℃～+45℃，湿度≤80%；

远端机：温度-25℃～+55℃，湿度≤95%；

监控协议

符合中国移动直放站设备网管接口技术规范V1.0.1(客户确认)；

本地监控接口

RS232：DB-9K或者DB-9J；(客户确定)

远程监控

远程监控功能：GSM MODEM；MODEM天线外引；(或者客户确定)

外形尺寸

mm

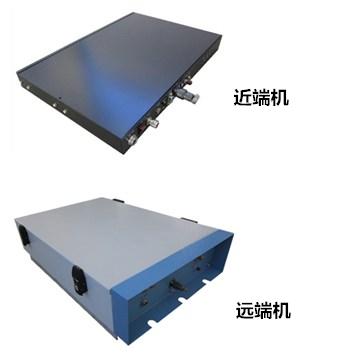

近端机

430*300*44

远端机：1-10W设备；

510*350*167

远端机：20W设备；

510*350*190

远端机：40W设备；

635*425*190

重量

Kg

近端机

≤4

远端机：1-10W设备；

≤19

远端机：20W设备；

≤23

远端机：40W设备；

≤32

电源插头类型

客户确认

丝印内容

客户确认
