TETRA800-15M数字光纤直放站

参数

测试条件

技术指标

备注

反向

前向

工作频率(MHz)

标称频率

806821

851866



载频数(CH)

最大支持载频数

选带

选带



最大增益(dB)

标称输出功率-10dB

50±3

50±3



输出功率(dBm)

中心频率

-5±2

30/33/37/40/43

/46/48±2



三阶互调(dBc)

标称输出功率

≤-45

≤-45

双音间隔600KHz;

自动电平控制(dBm)

输入信号增加20dB

PO≤PO (max)±2

PO≤PO (max)±2



噪声系数(dB)

工作频带内:最大增益。

≤5

/



传输时延(us)

工作频带内

≤10

≤10



频率误差(ppm)

标称输出功率-5dB

±0.05

±0.05



带内波动(dB)

工作频带内

≤3

≤3



增益调节范围(dB)

标称输出功率-5dB

≥30

≥30



增益调

整线性

(dB)

0-10dB

标称输出功率-5dB

±1.0

±1.0



10-20dB

标称输出功率-5dB

±1.0

±1.0



20-30dB

标称输出功率-5dB

±1.5

±1.5



带外

抑制

(dBc)

±600KHz

标称输出功率-5dB

≤-30

≤-30



±1MHz

标称输出功率-5dB

≤-40

≤-40



±5MHz

标称输出功率-5dB

≤-55

≤-55



杂散发射:

偏离工作

频带边缘

2.5MHz之

外。(dBm)

9KHz-150KHz/1kHz

标称输出功率

≤-36

≤-36



150KHz-30MHz/10kHz

标称输出功率

≤-36

≤-36



30MHz-1GHz/100kHz

标称输出功率

≤-36

≤-36



1GHz-12.75GHz/1MHz

标称输出功率

≤-30

≤-30



电压

驻波比

BS端口

加电,最小增益

输入电平为-30dBm

1.5

1.5



MS端口

1.5

1.5



时延调整范围(us)

工作频带内

100



时延校正补偿精度(us)

工作频带内

±3



光参数

光波长

1.31/1.55um



光纤类型

单模/单芯



光纤接口类型

近端机:LC/PC,远端机:FC/PC;



光输出功率

-9~-3dBm



光路动态范围

10dB



功能

功能

时延调整功能、光环路功能;



组网能力

支持6级链型组网和4端口星型组网;以及混合组网方式。



环境要求

近端机:温度-5℃~+45℃,湿度≤80%;



远端机:温度-25℃~+55℃,湿度≤95%;



监控协议

符合中国移动直放站设备网管接口技术规范V1.0.1(客户确认);



本地监控接口

RS232:DB-9K或者DB-9J;(客户确定)



远程监控

远程监控功能:GSM MODEM;MODEM天线外引;(或者客户确定)



外形尺寸

mm

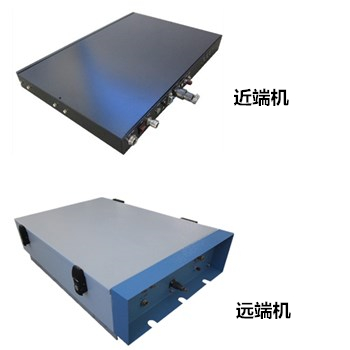

近端机

430*300*44



远端机:1-10W设备;

510*350*167



远端机:20W设备;

510*350*190



远端机:40W/60W设备;

635*425*190



重量

Kg

近端机

≤4



远端机:1-10W设备;

≤19



远端机:20W设备;

23



远端机:40W/60W设备;

32



电源插头类型

客户确认



丝印内容

客户确认
