路径

测试项目

规格

上行

工作频率

1735-1755MHz

输出功率

-5±2dBm

信道数

16ch

增益

50±3dB

增益调节范围

≥30dB

增益调节误差

≤±1dB（0～20dB）；≤±1.5dB（20～30dB）

信道选择性

±400KHz≤-56dBc

±600KHz≤-60dBc

±1MHz≤-65dBc

±5MHz≤-65dBc

自动电平控制范围（ALC）

当输入信号电平提高大于20dB(含10dB)时，输出功率

应保持在最大输出功率的±2dB之内

EVM

≤6％

频率稳定度

≤±0.05ppm

杂散

发射

每载频带外

F±100kHz≤-0.5dBc/30kHz

F±200kHz≤-30dBc/30kHz（-36dBm/3kHz）

F±400kHz≤-60dBc/30kHz（-36dBm/3kHz）

F±600kHz≤-60dBc/30kHz（-36dBm/30kHz）

F_L-2.5MHz~F₀-6.0MHz≤-60dBc/100kHz（-36dBm/100kHz）

F₀-6.0MHz~F₀-1.8MHz≤-60dBc/100kHz（-36dBm/100kHz）

F_L+1.8MHz~F₀+6.0MHz≤-60dBc/100kHz（-36dBm/100kHz）

F_L+6.0MHz~F_H+2.5MHz≤-60dBc/100kHz（-36dBm/100kHz）

工作频带外(偏离工作频带边缘2.5MHz之外)

9kHz~1GHz≤-36dBm/100kHz

1GHz~12.75GHz≤-30dBm/1MHz

时延

≤18us

时延调整范围

具备远端间时延平衡能力，可调节时延使每个远端时延一致，时延调整范围≥100us，调整步长≤2us；

带内载波泄露

≤-60dBc/30kHz

.输出噪声电平

≤-96dBm/30kHz，增益45dB时；

互调衰减

≤-36dBc

带内波动

≤3dB

驻波比

≤1.5   加电，最小增益，输入端平-30dBm。

噪声系数

最大增益及最小增益（GMAX-15dB）状态下噪声系数应满足≤5dB

（关闭噪声抑制功能）

上行底噪抑制能力

具有不同载波不同时隙分别控制功能

时隙占用时长统计误差

≤10％，要求具备统计上行时隙占用总时长的能力，针对不同远端分别统计；

路径

项目

规格

下行

工作频率

1830-1850MHz

输出功率

30/33/37/40/43/46/48±2dBm

信道数

16ch

增益

50±3dB

增益调节范围

≥30dB

增益调节误差

≤±1dB（0～20dB）；≤±1.5dB（20～30dB）

杂散发射

每载频带外

F±100kHz≤-0.5dBc/30kHz

F±200kHz≤-30dBc/30kHz（-36dBm/3kHz）

F±400kHz≤-60dBc/30kHz（-36dBm/3kHz）

F±600kHz≤-60dBc/30kHz（-36dBm/30kHz）

F_L-2.5MHz~F₀-6.0MHz≤-60dBc/100kHz（-36dBm/100kHz）

F₀-6.0MHz~F₀-1.8MHz≤-60dBc/100kHz（-36dBm/100kHz）

F_L+1.8MHz~F₀+6.0MHz≤-60dBc/100kHz（-36dBm/100kHz）

F_L+6.0MHz~F_H+2.5MHz≤-60dBc/100kHz（-36dBm/100kHz）

工作频带外(偏离工作频带边缘2.5MHz之外)

9kHz~1GHz≤-36dBm/100kHz

1GHz~12.75GHz≤-30dBm/1MHz

信道选择性

±400KHz≤-56dBc

±600KHz≤-60dBc

±1MHz≤-65dBc

±5MHz≤-65dBc

EVM

≤6％

自动电平控制范围（ALC）

当输入信号电平提高大于20dB(含20dB)时，输出功率

应保持在最大输出功率的±2dB之内

互调衰减

≤-36dBc@中心频点

频率稳定度

≤±0.05ppm

时延

≤18us

时延调整

具备远端间时延平衡能力，可调节时延使每个远端时延一致，时延调整范围≥100us，调整步长≤2us；

带内波动

≤3dB

驻波比

≤1.5   加电，最小增益，输入端平-30dBm。

光特性

要求

光波长λ

1.31/1.55um

光输出功率

-9～-3dBm

光纤传输衰减动态范围

≥10dB

光通道级联

光路级联(菊花链组网功能)

每近端并联远端数目4路；每路远端串联数目不小于6台；

光纤接口类型

单模/单芯，近端机：LC/PC，远端机：FC/PC；

功能

功能

噪声抑制功能，链形、环形、星形及混合组网功能，

时延调整功能；

支持光环路功能

载波调度功能

可选扩展功能

支持载波调度

自动选频功能

支持自动选频功能

环境要求

近端机：温度-5℃～+45℃，湿度≤80%；

远端机：温度-25℃～+55℃，湿度≤95%；

监控协议

满足QB/CU039-2004《中国联通GSM直放站综合网络监控管理协议规范（V1.1）》；(客户确认)；

本地监控接口

RS232：DB-9K或者DB-9J；(客户确定)

远程监控

远程监控功能：GSM MODEM；(或者客户确定)

外形尺寸

mm

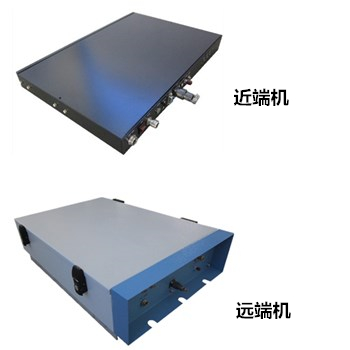

近端机

430*300*44

远端机：1-10W设备；

510*350*167

远端机：20W设备；

510*350*190

远端机：40W/60W设备；

635*425*190

重量

Kg

近端机

≤4

远端机：1-10W设备；

≤19

远端机：20W设备；

≤23

远端机：40W/60W设备；

≤32

电源插头类型

客户确认

丝印内容

客户确认
