参数

测试条件

技术指标

反向

前向

工作频率(MHz)

标称频率

825-835

870-880

载频数(CH)

最大支持载频数

选带

选带

最大增益(dB)

标称输出功率-10dB

50±3

50±3

输出功率(dBm)

CDMA2000调制信号

-5±2

30/33/37/40/43/46/48±2

自动电平控制(dBm)

输入信号增加20dB

P_O≤P_O (max)±2

P_O≤P_O (max)±2

噪声系数(dB)

工作频带内：最大增益

≤5

/

传输时延(us)

工作频带内

≤15

≤15

频率误差(ppm)

标称输出功率-5dB

≤±0.05

≤±0.05

波形质量

标称输出功率

＞0.96

＞0.95

带内波动(dB)

工作频带内

≤3

≤3

增益调节范围(dB)

标称输出功率-5dB

≥25

≥25

增益调

整线性

(dB)

10dB

标称输出功率-5dB

±1.0

±1.0

20dB

标称输出功率-5dB

±1.0

±1.0

30dB

标称输出功率-5dB

±1.5

±1.5

互调产物(dBm)

工作频带内/30kHz

≤-45dBc

≤-45dBc

偏离工作频边缘2.5MHz之外

9KHz-1GHz/30kHz

≤-36

≤-36

1-12.75GHz/30kHz

≤-30

≤-30

邻信道功率比(dBc)

△f≥750KHz/30KHz

≤-42

≤-45

△f≥1.98MHz/30KHz

≤-54

≤-60

杂

散

发

射

工作频带内(dBm)

RBW:30KHz

≤-15

≤-15

工作频带外

(偏离工作频带边缘2.5MHz之外)

(dBm)

9KHz-150KHz/1kHz

≤-36

≤-36

150KHz-30MHz/10kHz

≤-36

≤-36

30MHz-1GHz/100kHz

≤-36

≤-36

1GHz-12.75GHz/1MHz

≤-30

≤-30

806MHz-821MHz/100kHz

≤-67

≤-67

885MHz-915MHz/100kHz

≤-67

≤-67

930MHz-960MHz/100kHz

≤-47

≤-47

1.8GHz-1.92GHz/100kHz

≤-47

≤-47

3.4GHz-3.53GHz/100kHz

≤-47

≤-47

发射工作频带两边各加上

1MHz过渡带内的杂散发射

RBW:100KHz

≤-22

≤-18

带外抑制

偏离工作频段边缘≥2.5MHz

≤-40dBc和

≤-13dBm/30kHz

/

偏离工作频段边缘≥10MHz

≤-60dBc和

≤-33dBm/30kHz

/

电压驻波比：加电、最小增益, 输入电平为-30dBm

BS端口

1.5

1.5

MS端口

1.5

1.5

时延调整范围

工作频带内

≥100us

时延校正补偿精度

工作频带内

±3us

射频输入动态范围

工作频带内

≥30dB：EVM≤8%；

光参数

光波长

1.31/1.55um

光纤类型

单模/单芯

光输出功率

-9～-3dBm

光路动态范围

10dB（系统）：EVM≤6%；

功能

功能

时延调整功能、光环路功能；

组网能力

支持6级链型组网和4端口星型组网；以及混合组网方式

环境要求

近端机：温度-5℃～+45℃，湿度≤80%；

远端机：温度-25℃～+55℃，湿度≤95%；

监控协议

满足《800MHz/2GHz CDMA2000数字蜂窝移动通信网直放站设备网管接口技术要求（报批稿）》(客户确认)；

本地监控接口

RS232：DB-9K或者DB-9J；(客户确定)

远程监控

远程监控功能：CDMA MODEM；(或者客户确定)

外形尺寸

mm

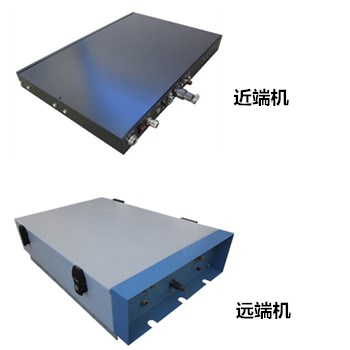

近端机

430*300*44

远端机：1-10W设备；

510*350*167

远端机：20W设备；

510*350*190

远端机：40W/60W设备；

635*425*190

重量

Kg

近端机

≤4

远端机：1-10W设备；

≤19

远端机：20W设备；

≤23

远端机：40W/60W设备；

≤32

电源插头类型

客户确认

丝印内容

客户确认
