参数

测试条件

指标

上行

下行

工作频率(MHz)

标称频率

1940-1970

2130-2160

载频数(CH)

最大支持载频数

3

3

标称输出功率(dBm)
(dBm)

W-CDMA信号

-5±2

30/33/37/40/43/46±2    43/45/46/47/48±2

最大增益(dB)

Po回退5dB

50±3

50±3

带内波动(dB)

Po回退5dB

≤2/3.84MHz

≤2/3.84MHz

增益调节范围(dB)

Po回退5dB

≥25

≥25

增益调节步长及误差(dB)

Po回退5dB

-10±1.0

-10±1.0

Po回退5dB

-20±1.0

-20±1.0

Po回退5dB

-25±1.5

-25±1.5

ACRR(dB)

±5MHz

标称输出

≤-33

≤-33

±10MHz

标称输出

≤-33

≤-33

带外

增益

(dB)

2.7≤f_offset＜3.5MHz

第一个5Mz的负偏

和最后一个5MHz

的正偏

≤60

≤60

3.5≤f_offset＜7.5MHz

≤45

≤45

7.5≤f_offset＜12.5MHz

≤45

≤45

12.5MHz≤f_offset

≤35

≤35

频谱

发射模板

(dB)

2.515MHz≤△f<2.715MHz

输入增加10dB

标称输出功率

≤-22

≤-14

2.715MHz≤△f<3.515MHz

≤-22~-34

≤-14~-26

3.515MHz≤△f<4.0MHz

≤-34

≤-26

4.0MHz≤△f<8.0MHz

≤-21

≤-13

8.0MHz≤△f

≤-25

≤-13

杂散发射(dBm)

9KHz-1GHz/100kHz

标称输出

≤-36

≤-36

1GHz-12.75GHz/1MHz

标称输出

≤-30

≤-30

最大输入电平(dBm)

无损输入

≤-10

≤10

噪声系数(dB)

最大增益

≤5

不作要求

时延(us)

Po回退5dB

≤13

≤13

时延控制

Po回退5dB

具备远端间时延平衡能力，可调节时延使每个远端时延一致；

ALC(输入增加20dB)

标称输出

≤±2

≤±2

EVM(%)

标称输出

≤12.5

≤12.5

PCDE(dB)

标称输出

≤-35

≤-35

频率误差 (ppm)

标称输出

≤0.01

≤0.01

电压驻波比：加电、最小增益, 输入电平为-30dBm；

BS端口

1.5

1.5

MS端口

1.5

1.5

时延调整范围

工作频带内

≥100us

时延校正补偿精度

工作频带内

±3us

光参数

光波长

1.31/1.55um

光纤类型

单模/单芯

光输出功率

-9～-3dBm

光路动态范围

10dB（系统）：EVM≤6%；

功能

功能

时延调整功能、光环路功能；

组网能力

支持6级链型组网和4端口星型组网；

以及混合组网方式；

环境要求

近端机：温度-5℃～+45℃，湿度≤80%；

远端机：温度-25℃～+55℃，湿度≤95%；

监控协议

满足《2GHz WCDMA数字蜂窝移动通信网直放站设备网管接口技术要求》(客户确认)；

本地监控接口

RS232：DB-9K或者DB-9J；(客户确定)

远程监控

远程监控功能：GSM MODEM；(或者客户确定)

外形尺寸

mm

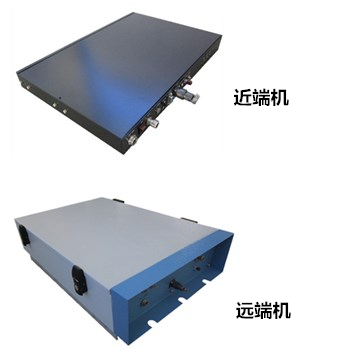

近端机

430*300*44

远端机：1-10W设备；

510*350*167

远端机：20W设备；

510*350*190

远端机：40W设备；

635*425*190

重量

Kg

近端机

≤4

远端机：1-10W设备；

≤19

远端机：20W设备；

≤23

远端机：40W设备；

≤32

电源插头类型

客户确认

丝印内容

客户确认
