模拟数字微功率直放站

您现在的位置:首页->产品展示->产品详情

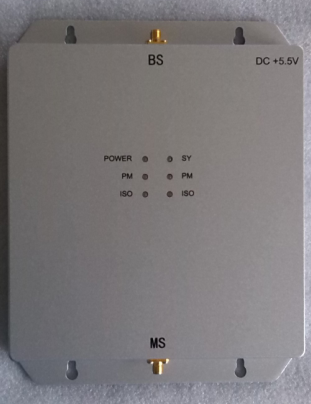

2G+4G(TDDLTE)智能化三频宽带微型机

Items项目

Specifications

上行Reverse

下行Forward

工作频率(MHz)

 频率可定制

CDMA+LTE1+LTE2

CDMA+LTE1+LTE3

GSM+LTE1+LTE2

GSM+LTE1+LTE3

CDMA

825-835

870-880

GSM

889-909

934-954

LTE1

1880~1920

LTE2

2320~2370

LTE3

2575~2635

输出功率(dBm)

10/13/17/20±2

10/13/17/20±2

最大增益(dB)

2G

65±3

65±3

4G

70±3

70±3

自动增益调整(dB)

≤|±2.0|

自动增益调整范围(dB)

0 ~ 20

噪声系数(dB)(最大增益)

≦7.0

≦9.0

带内波动(dB)

≤5.0

≤5.0

输入驻波比(加电,最大增益,Pin=-30dBm)

≤2.0

≤2.0

时延(us)

≤1.5

≤1.5



杂散发射(dBm)

9KHz~150KHz

≤-36/1KHz

≤-36/1KHz

150KHz~30MHz

≤-36/10KHz

≤-36/10KHz

30MHz~1GHz

≤-36/100KHz

≤-36/100KHz

1GHz~12.75GHz

≤-30/1MHz

≤-30/1MHz

频谱发射模板

4G-LTE频段

0.05MHz≤f_ offset<5.05MHz

≤-7dBm/100kHz

≤-7dBm/100kHz

5.05MHz≤f_ offset<10.05MHz

≤-14dBm/100kHz

≤-14dBm/100kHz

10.5MHz≤f_ offset<f_ offset max

≤-15dBm/1MHz

≤-15dBm/1MHz

互调衰减

2G频段,最大增益,双音1.23M

≤-36dBc

≤-36dBc

矢量幅度误差

EVM(%)RMS

≤8 %

≤8 %

频率误差

≤0.05PPM

≤0.05PPM

施主小区信号要求(dBm)(4G-LTE频段)

——

RSRP≥-105dBm

同步方案(4G-LTE频段)

基带同步(电平同步可选)

上下行时隙比(4G-LTE频段)

3GPP规定的7+9种结构

软件功能

下行输出功率检测,自适应增益功率自动设置功能,隔离度检测和自激消除功能,同步检测

状态指示

双色LED指示

射频接头类型

SMA(f)

阻抗(Ω)

50

电源

AC100 ~ 240V; 50~60Hz

外形尺寸(mm)

157×127×21

使用环境

本设备为室内使用,避免潮湿、雨淋
