联通LTE FDD2100-40M干线放大器
干线放大器属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。干线放大器通过BS端口耦合移动通信基站的下行信号，通过高选择性带通滤波器对通带外的信号进行极好的隔离，经功率放大器放大后由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的移动台信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现移动通信基站和移动台的无缝链接，从而达到延伸覆盖范围的目的。
按功率等级分为：1瓦、2瓦、5瓦、10瓦、20瓦、30瓦
按通信制式分为：TETRA、IDEN、GSM、DCS、CDMA、WCDMA、UMTS、TD-SCDMA、LTE-TDD、LTE-FDD、Wimax、Wifi、多制式融合一体机
按功能分：宽带干线放大器、选带干线放大器
参数 | 指标要求 | ||||
反向 | 前向 | ||||
工作频率（MHz） | 1940-1980 | 2130-2170 | |||
标称最大输出输出功率（dBm） | 0±2 | 30/33/37/40±2 | |||
自动电平控制 | 当输入信号电平增加小于10dB（含10dB），输出功率应保持在最大输出功率±2dB之内。 | ||||
当输入信号电平增加大于10dB（小于20dB），输出功率应保持在最大输出功率±2dB之内或关闭。 | |||||
最大增益（dB） | 43±3 | ||||
增益调节范围（dB） | ≥20 | ||||
增益调节步长（dB） | ≤1 | ||||
增益调节误差（dB） | ≤±1 | ||||
最大无损输入（dBm） | 10 | -10 | |||
带外增益 | 0.2 MHz ≤ f_offset_CW< 1.0 MHz：≤60dB | ||||
1.0 MHz ≤ f_offset_CW< 5.0 MHz：≤45dB | |||||
5.0 MHz ≤ f_offset_CW< 10.0 MHz：≤45dB | |||||
10.0 MHz ≤ f_offset_CW：≤35dB | |||||
杂散辐射(偏离工作频带外10MHz之外) | 9~150kHz≤-36dBm/1kHz | ||||
150kHz~30MHz≤-36dBm/10kHz | |||||
30MHz~1GHz≤-36dBm/100kHz | |||||
1GHz~12.75GHz≤-30dBm/1MHz | |||||
传输时延（μs） | ≤1.5 | ||||
频率误差 | 频率误差≤±0.01ppm | ||||
阻塞 （对于直接与基站耦合的前向链路不做特殊频段要求） | 带内一般频段 | F1-20MHz~F1-10MHz 和F2+10MHz~F2+20MHz:-40dBm(CW) | |||
带外一般频段 | 9kHz<f<F1-20MHzMHz和F2+20MHz <f<12.75GHz:-15dBm(CW) | ||||
带外特殊频段 (反向) | 806MHz<f<835MHz:-15dBm(CW) | ||||
854MHz<f<880MHz:-15dBm(CW) | |||||
885MHz<f<915MHz:-15dBm(CW) | |||||
930MHz<f<960MHz:-15dBm(CW) | |||||
1710MHz<f<1745MHz:-15dBm(CW) | |||||
1805MHz<f<1850MHz:-15dBm(CW) | |||||
1850MHz<f<1880MHz:-15dBm(CW) | |||||
1880MHz<f<1900MHz:-15dBm(CW) | |||||
2010MHz<f<2025MHz:-15dBm(CW) | |||||
2110MHz<f<2170MHz:-15dBm(CW) | |||||
2300MHz<f<2400MHz:-15dBm(CW) | |||||
设备的增益变化≤6dB、EVM≤6%； | |||||
输入输出驻波比 | ≤1.8（测试条件：加电，最小增益，输入功率-30dBm。） | ||||
EVM | ≤6%(r.m.s) | ||||
频谱发射模板 | 0.05 MHz ≤f_offset<5.05MHz:≤-7dBm/100KHz | ||||
5.05 MHz≤f_offset<10.05MHz:≤-14dBm/100KHz | |||||
10.05 MHz≤f_offset<f_offsetmax:≤-15dBm/1MHz | |||||
输出互调（适用于前向） | 满足频谱发射模板 | ||||
满足杂散辐射指标 | |||||
带内波动 | ≤3dB/每载波(峰峰值) | ||||
噪声系数（dB） | ≤5（最大增益）@ 前向不做要求 | ||||
环境要求 | 温度-5℃～+45℃，湿度≤80%； | ||||
防护等级 | IP20 | ||||
监控协议 | 符合《2GHz WCDMA数字蜂窝移动通信网直放站设备网管接口技术要求》； | ||||
本地监控接口 | RS232：DB-9K或者DB-9J；或者客户确定； | ||||
远程监控 | 远程监控功能：GSM MODEM；或者客户确定； | ||||

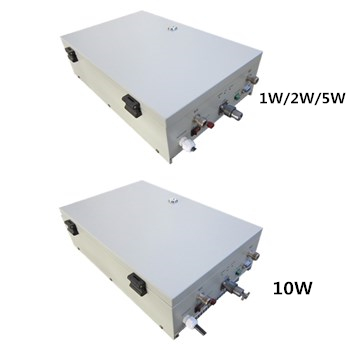

外形尺寸 | mm | 1W/2W/5W设备 | 380*243*105 | ||
10W设备 | 380*243*105 | ||||
重量 | Kg | 1W/2W/5W设备 | ≤7 | ||
10W设备 | ≤9 | ||||
电源插头类型 | 国标； | ||||
丝印内容 | 客户确定； | ||||
