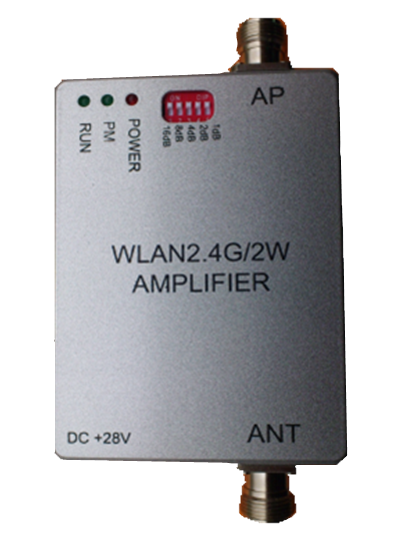

WLAN干线放大器
干线放大器属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。干线放大器通过BS端口耦合移动通信基站的下行信号，通过高选择性带通滤波器对通带外的信号进行极好的隔离，经功率放大器放大后由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的移动台信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现移动通信基站和移动台的无缝链接，从而达到延伸覆盖范围的目的。
按功率等级分为：1瓦、2瓦、5瓦、10瓦、20瓦、30瓦
按通信制式分为：TETRA、IDEN、GSM、DCS、CDMA、WCDMA、UMTS、TD-SCDMA、LTE-TDD、LTE-FDD、Wimax、Wifi、多制式融合一体机
按功能分：宽带干线放大器、选带干线放大器
工作频点Working frequency | 2400-2483.5MHz |
工作方式Work | 双向时分双工(TDD) |
通道数 | 1，可定制 |
工作标准Working standard | 11b/g |
自动功率调节Automatic power adjustment | 是 |
最大输入功率Maximum input power | -5～20dBm |
最大输出功率Maximum output power | 33dBm |
上行增益Upward gain | 22±1dB |
下行增益Downward gain | 25±1dB |
AGC范围AGC range | 25dB |
噪声系数Noise figure | <4dB |
平坦度Flatness | <3dB |
带外杂散Out-of-band spurious | ≤-36 dBm / 100 kHz (30 - 1000 MHz)； |
≤-33 dBm / 100 kHz (2.4 - 2.4835 GHz)； | |
≤-40 dBm / 1 MHz (1.9-2.2 GHz)； | |
≤-40 dBm / 1 MHz (3.4 - 3.53 GHz)； | |
≤-30 dBm / 1 MHz (其它1 - 12.75 GHz)。 | |
时延Delay | <1uS |
工作温度Operating temperature | 0°C to + 40°C |
重量Weight(kg) | 0.82 |
尺寸Size | 145*80*23mm |
RF接口RFInterface | N型母头N-type |
供电电压Power | 电源适配器供电：输入AC220V 输出DC+24V/0.75A 输出功率大于18W |
