测试项目

测试指标

前向

反向

频率范围（ MHz）

870～880

825～835

标称最大输出功率（dBm）

≤23

≤23

自动电平控制（dB）

最大功率处，输入增加20dB，输出功率保持在2dB之内

增益（dB）

65±3

输入功率范围（dBm）

≤-25

带内波动（dB）

≦5dB (p-p),

互调衰减（dBm）

工作频带内

≤-45/30kHz

偏离工作频带边缘2.5M之外

9kHz-1GHz

≤-22/30kHz

1GHz-12.75GHz

ACPR(dBc)

±750kHz

≤-45/30kHz

±1.98MHz

≤-60/30kHz

波形质量因数

CDMA2000调制信号

≥0.95

频率误差

≤±0.05ppm

传输时延（μs ）

≦1.5

驻波比

≤1.5

噪声系数（dB）

≦5dB @最大增益

杂散发射（dBm）

偏离工作频带边缘1~2.5M

≤-22/100kHz

偏离工作频带边缘2.5M之外

≤-22/100kHz(有效值)

885～915MHz

≤-22/100kHz(有效值)

工作电压

5.5V DC

最大工作电流（A）

≤1.8

射频接头

SMA

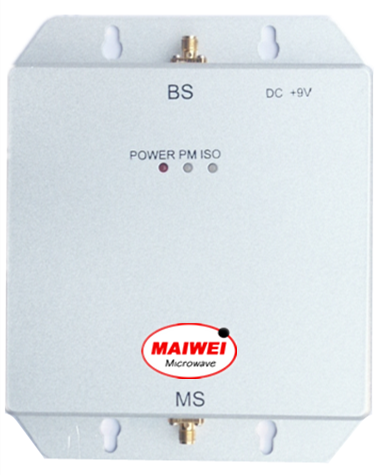

功率指示灯

（PM）

功率指示灯为红绿双色灯  Pmax为标称输出功率

绿灯常亮

设备满功率输出Pmax±2dBm

绿灯闪烁

输出功率在（Pmax-2～Pmax-5）±2dBm

红绿交替闪烁

输出功率在（Pmax-6～Pmax-9）±2dBm

红灯闪烁

输出功率在（Pmax-10～Pmax-13）±2dBm

红灯常亮

输出功率在≤(Pmax-14dBm)±2dBm

灭

下行输入信号过大,进入设备保护功能

隔离度指示灯

（ISO）

隔离度指示灯为红绿双色灯

绿灯常亮

隔离度正常

绿灯闪烁

隔离度差

红绿交替闪烁

隔离度较差

红灯闪烁

隔离度很差

红灯常亮

隔离度不能满足要求

灭

隔离度过小,进入设备保护功能

电源指示灯（红Power）

亮（电源正常）

灭（电源故障）
